значеннь r чутливість є великою в широкій смузі частот, а при збільшенні r

смуга зменшується і для центральної частоти 10 МГц становить близько 1 МГц

по рівню 0,5. Таким чином, у випадку, коли ширина оптичного пучка більша за

просторовий період зміщень поверхні, спостерігається частотна залежність

чутливості. Максимальна чутливість спостерігається у випадку, коли довжина

акустичної хвилі співпадає із шириною інтерференційної смуги. В нашому

випадку вона становила 0,25 мм.

W, в.о.
0.02
2

1 γ, рад
0.01
0
5

10
0.002
15
f, МГц

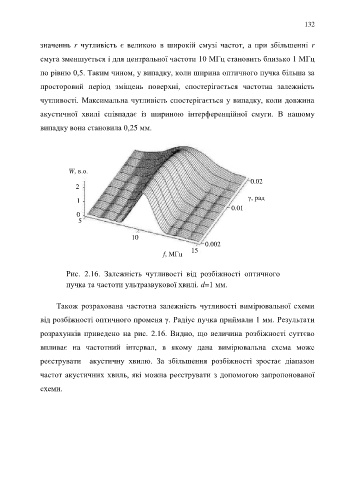

Риc. 2.16. Залежність чутливості від розбіжності оптичного
пучка та частоти ультразвукової хвилі. d=1 мм.

Також розрахована частотна залежність чутливості вимірювальної схеми

від розбіжності оптичного променя γ. Радіус пучка приймали 1 мм. Результати

розрахунків приведено на рис. 2.16. Видно, що величина розбіжності суттєво

впливає на частотний інтервал, в якому дана вимірювальна схема може

реєструвати акустичну хвилю. За збільшення розбіжності зростає діапазон

частот акустичних хвиль, які можна реєструвати з допомогою запропонованої

схеми.
