131

іншого боку, існують обмеження і зі сторони низьких частот. Таким чином,

запропонована методика стабілізації інтерферометра Майкельсона для

реєстрації об’ємних акустичних хвиль в діапазоні низьких частот може бути

застосована тільки для великих кутів падіння акустичної хвилі.

Вивчена також частотна залежність чутливості стабілізованого

інтерферометра Майкельсона [267]. На основі виразів (2.5-2.13) можна знайти

частотні характеристики стабілізованого інтерферометра Майкельсона.

W, в.о.
0.2
2
0.4
1
0.6
0
5 0.8
10 1
15 r, мм
f, МГц

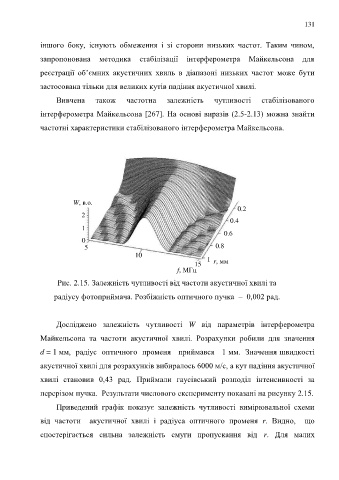

Рис. 2.15. Залежність чутливості від частоти акустичної хвилі та

радіусу фотоприймача. Розбіжність оптичного пучка – 0,002 рад.

Досліджено залежність чутливості W від параметрів інтерферометра

Майкельсона та частоти акустичної хвилі. Розрахунки робили для значення

d = 1 мм, радіус оптичного променя приймався 1 мм. Значення швидкості

акустичної хвилі для розрахунків вибиралось 6000 м/с, а кут падіння акустичної

хвилі становив 0,43 рад. Приймали гаусівський розподіл інтенсивності за

перерізом пучка. Результати числового експерименту показані на рисунку 2.15.

Приведений графік показує залежність чутливості вимірювальної схеми

від частоти акустичної хвилі і радіуса оптичного променя r. Видно, що

спостерігається сильна залежність смуги пропускання від r. Для малих
