128

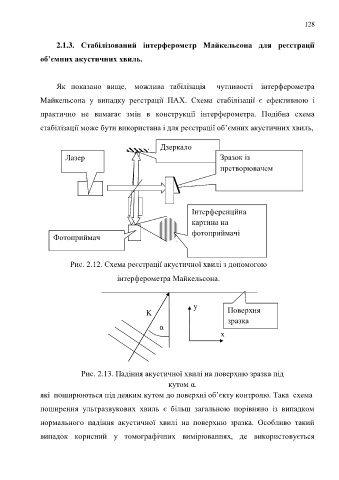

2.1.3. Стабілізований інтерферометр Майкельсона для реєстрації

об’ємних акустичних хвиль.

Як показано вище, можлива табілізація чутливості інтерферометра

Майкельсона у випадку реєстрації ПАХ. Схема стабілізації є ефективною і

практично не вимагає змін в конструкції інтерферометра. Подібна схема

стабілізації може бути використана і для реєстрації об’ємних акустичних хвиль,

Дзеркало

Лазер Зразок із
претворювачем

Інтерференцйна
картина на
фотоприймачі
Фотоприймач

Рис. 2.12. Схема реєстрації акустичної хвилі з допомогою

інтерферометра Майкельсона.

y
K Поверхня
зразка
α
x

Рис. 2.13. Падіння акустичної хвилі на поверхню зразка під
кутом α.

які поширюються під деяким кутом до поверхні об’єкту контролю. Така схема

поширення ультразвукових хвиль є більш загальною порівняно із випадком

нормального падіння акустичної хвилі на поверхню зразка. Особливо такий

випадок корисний у томографічних вимірюваннях, де використовується
