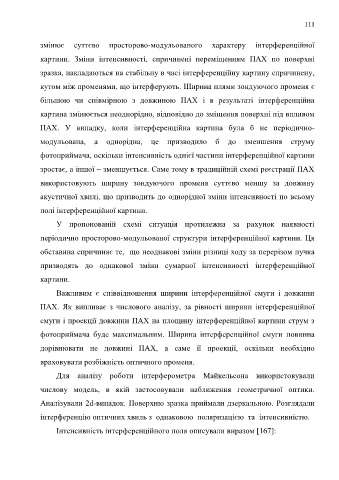

               змінює  суттєво  просторово-модульованого  характеру  інтерференційної

               картини.  Зміни  інтенсивності,  спричинені  переміщенням  ПАХ  по  поверхні

               зразка, накладаються на стабільну в часі інтерференційну картину спричинену,

               кутом між променями, що інтерферують. Ширина плями зондуючого променя є

               більшою  чи  співмірною  з  довжиною  ПАХ  і  в  результаті  інтерференційна

               картина змінюється неоднорідно, відповідно до зміщення поверхні під впливом

               ПАХ.  У  випадку,  коли  інтерференційна  картина  була  б  не  періодично-

               модульована,  а  однорідна,  це  призводило  б  до  зменшення  струму

               фотоприймача, оскільки інтенсивність однієї частини інтерференційної картини

               зростає, а іншої – зменшується. Саме тому в традиційній схемі реєстрації ПАХ

               використовують  ширину  зондуючого  променя  суттєво  меншу  за  довжину

               акустичної хвилі, що призводить до однорідної зміни інтенсивності по всьому

               полі інтерференційної картини.

                     У  пропонованій  схемі  ситуація  протилежна  за  рахунок  наявності

               періодично просторово-модульованої структури інтерференційної картини. Ця

               обставина спричиняє те,  що неоднакові зміни різниці ходу за перерізом пучка

               призводять  до  однакової  зміни  сумарної  інтенсивності  інтерференційної

               картини.

                     Важливим  є  співвідношення  ширини  інтерференційної  смуги  і  довжини

               ПАХ.  Як  випливає  з  числового  аналізу,  за  рівності  ширини  інтерференційної

               смуги і проекції довжини ПАХ на площину інтерференційної картини струм з

               фотоприймача  буде  максимальним.  Ширина  інтерференційної  смуги  повинна

               дорівнювати  не  довжині  ПАХ,  а  саме  її  проекції,  оскільки  необхідно

               враховувати розбіжність оптичного променя.

                     Для  аналізу  роботи  інтерферометра  Майкельсона  використовували

               числову  модель,  в  якій  застосовували  наближення  геометричної  оптики.

               Аналізували 2d-випадок. Поверхню зразка приймали дзеркальною. Розглядали

               інтерференцію оптичних хвиль з  однаковою  поляризацією  та  інтенсивністю.


                     Інтенсивність інтерференційного поля описували виразом [167]:
