106

перетворювачі з допомогою п’єзоелектричної кераміки збуджувалали

поздовжню акустичну хвилю, яка під деяким кутом падала на границю призма-

зразок, де трансформувалась в ПАХ.

Однією з важливих характеристик інтерферометра є значення

мінімального зміщення поверхні, яке можна зареєструвати. Для оцінки цієї

величини необхідно визначити зміщення поверхні зразка. В акустиці це

завдання є достатньо складним, оскільки важко з достатньою точністю

визначити, яка частина потужності акустичної хвилі з перетворювача проникла

в зразок внаслідок слабкої контрольованості акустичних контактів. Відповідно

невизначеність їх характеристик створює суттєвий розкид значень коефіцієнта

проходження акустичної хвилі з одного середовища в інше. Проте в

інтерферометрі Майкельсона є можливість оцінити величину зміщення

поверхні відносно довжини оптичної хвилі, яка базується на залежності

інтенсивності інтерференційної картини від різниці ходу між променями.

Аналітично така залежність представлена виразом (1.25). Згідно з нею за малих

значень зміщення поверхні зразка і вибору відповідного положення робочої

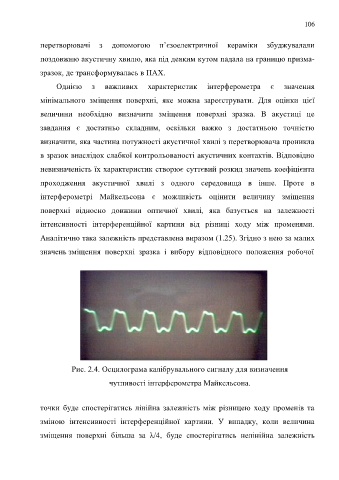

Рис. 2.4. Осцилограма калібрувального сигналу для визначення

чутливості інтерферометра Майкельсона.

точки буде спостерігатись лінійна залежність між різницею ходу променів та

зміною інтенсивності інтерференційної картини. У випадку, коли величина

зміщення поверхні більша за λ/4, буде спостерігатись нелінійна залежність
