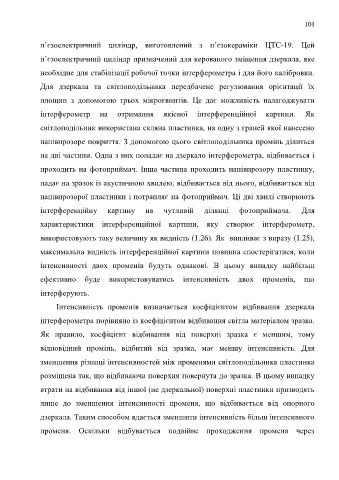

п’єзоелектричний циліндр, виготовлений з п’єзокераміки ЦТС-19. Цей

п’єзоелектричний циліндр призначений для керованого зміщення дзеркала, яке

необхідне для стабілізації робочої точки інтерферометра і для його калібровки.

Для дзеркала та світлоподільника передбачене регулювання орієнтації їх

площин з допомогою трьох мікрогвинтів. Це дає можливість налагоджувати

інтерферометр на отримання якісної інтерференційної картини. Як

світлоподільник використана скляна пластинка, на одну з граней якої нанесено

напівпрозоре покриття. З допомогою цього світлоподільника промінь ділиться

на дві частини. Одна з них попадає на дзеркало інтерферометра, відбивається і

проходить на фотоприймач. Інша частина проходить напівпрозору пластинку,

падає на зразок із акустичною хвилею, відбивається від нього, відбивається від

напівпрозорої пластинки і потрапляє на фотоприймач. Ці дві хвилі створюють

інтерференційну картину на чутливій ділянці фотоприймача. Для

характеристики інтерференційної картини, яку створює інтерферометр,

використовують таку величину як видність (1.26). Як випливає з виразу (1.25),

максимальна видність інтерференційної картини повинна спостерігатися, коли

інтенсивності двох променів будуть однакові. В цьому випадку найбільш

ефективно буде використовуватись інтенсивність двох променів, що

інтерферують.

Інтенсивність променів визначається коефіцієнтом відбивання дзеркала

інтерферометра порівняно із коефіцієнтом відбивання світла матеріалом зразка.

Як правило, коефіцієнт відбивання від поверхні зразка є меншим, тому

відповідний промінь, відбитий від зразка, має меншу інтенсивність. Для

зменшення різниці інтенсивностей між променями світлоподільника пластинка

розміщена так, що відбиваюча поверхня повернута до зразка. В цьому випадку

втрати на відбивання від іншої (не дзеркальної) поверхні пластинки призводять

лише до зменшення інтенсивності променя, що відбивається від опорного

дзеркала. Таким способом вдається зменшити інтенсивність більш інтенсивного

променя. Оскільки відбувається подвійне проходження променя через
