застосовують He-Ne лазери, оскільки вони мають велику довжину
когерентності і достатню потужність.
В наших дослідженнях як джерело світла використовували також
неперервний одномодовий лазер ЛГН 207А з довжиною хвилі 632,8 нм і
потужністю 1,5 мВт. Разом з тим використовували і напівпровідниковий лазер
з потужністю 25 мВт та довжиною хвилі 650 нм. Довжина когерентності
напівпровідникового лазера становить кілька десятих мм. Проте така довжина
когерентності є достатньою, оскільки в інтерферометрі Майкельсона можна

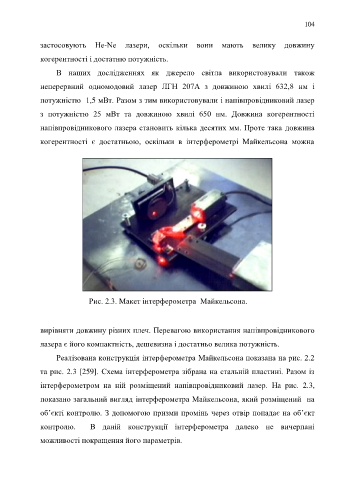

Рис. 2.3. Макет інтерферометра Майкельсона.
вирівняти довжину різних плеч. Перевагою використання напівпровідникового
лазера є його компактність, дешевизна і достатньо велика потужність.
Реалізована конструкція інтерферометра Майкельсона показана на рис. 2.2
та рис. 2.3 [259]. Схема інтерферометра зібрана на стальній пластині. Разом із
інтерферометром на ній розміщений напівпровідниковий лазер. На рис. 2.3,
показано загальний вигляд інтерферометра Майкельсона, який розміщений на
об’єкті контролю. З допомогою призми промінь через отвір попадає на об’єкт
контролю. В даній конструкції інтерферометра далеко не вичерпані
можливості покращення його параметрів.
