97

3.4. Аналіз та синтез схеми збудження сигналів магнетопружної акус-

тичної емісії

Важливим моментом методу магнетопружної акустичної емісії є процес

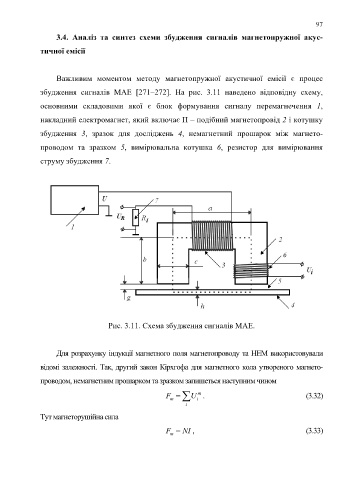

збудження сигналів МАЕ [271–272]. На рис. 3.11 наведено відповідну схему,

основними складовими якої є блок формування сигналу перемагнечення 1,

накладний електромагнет, який включає П – подібний магнетопровід 2 і котушку

збудження 3, зразок для досліджень 4, немагнетний прошарок між магнето-

проводом та зразком 5, вимірювальна котушка 6, резистор для вимірювання

струму збудження 7.

Рис. 3.11. Схема збудження сигналів МАЕ.

Для розрахунку індукції магнетного поля магнетопроводу та НЕМ використовували

відомі залежності. Так, другий закон Кірхгофа для магнетного кола утвореного магнето-
проводом, немагнетним прошарком та зразком запишеться наступним чином

m 
F  U . i m ( 3 . 32)
i
Тут магнеторушійна сила

F  NI , ( 3 . 33)
m
