ний опір, який використовується для вимірювання струму.

0
Амплітудні значення струму перемагнечення I та напруги U 0 зв’язані
співвідношенням

0 U 0 /I  0 / Z U ( c R I ) R  2   2 L , (3.44)
2

де Z – повний опір кола, – циклічна частота струму.

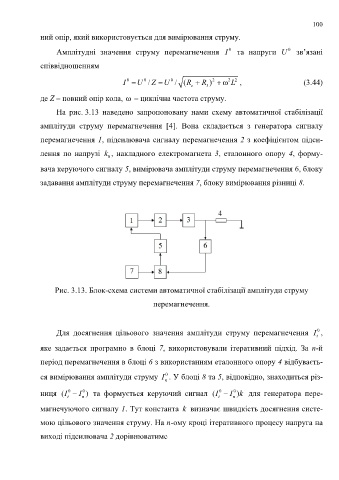

На рис. 3.13 наведено запропоновану нами схему автоматичної стабілізації

амплітуди струму перемагнечення [4]. Вона складається з генератора сигналу

перемагнечення 1, підсилювача сигналу перемагнечення 2 з коефіцієнтом підси-

лення по напрузі k 0 , накладного електромагнета 3, еталонного опору 4, форму-

вача керуючого сигналу 5, вимірювача амплітуди струму перемагнечення 6, блоку

задавання амплітуди струму перемагнечення 7, блоку вимірювання різниці 8.

Рис. 3.13. Блок-схема системи автоматичної стабілізації амплітуди струму

перемагнечення.

0
Для досягнення цільового значення амплітуди струму перемагнечення I ,
t
яке задається програмно в блоці 7, використовували ітеративний підхід. За n-й

період перемагнечення в блоці 6 з використанням еталонного опору 4 відбуваєть-

0
ся вимірювання амплітуди струму I . У блоці 8 та 5, відповідно, знаходиться різ-
n
)I 
)I 
0
0
ниця ( 0 I та формується керуючий сигнал ( 0 Ik для генератора пере-
t n t n
магнечуючого сигналу 1. Тут константа визначає швидкість досягнення систе-k
мою цільового значення струму. На n-ому кроці ітеративного процесу напруга на

виході підсилювача 2 дорівнюватиме
