102

 kk 0 / Z , який визначається особливостями конструкції системи стабілізації.

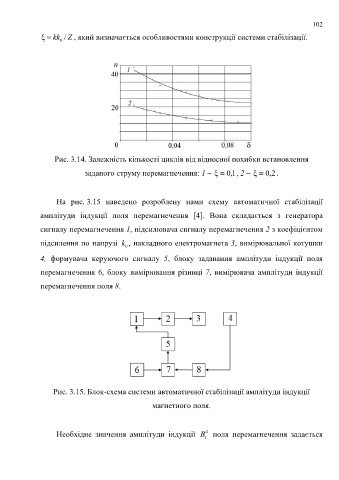

Рис. 3.14. Залежність кількості циклів від відносної похиб и встановлення к

заданого струму перемагнечення: 1 –  1 , 0 , 2 –  2 , 0 .

На рис. 3.15 наведено розроблену нами схему автоматичної стабілізації

амплітуди індукції поля перемагнечення [4]. Вона складається з генератора

сигналу перемагнечення 1, підсилювача сигналу перемагнечення 2 з коефіцієнтом

підсилення по напрузі k , накладного електромагнета 3, вимірювальної котушки
0

4, формувача керуючого сигналу 5, блоку задавання амплітуди індукції поля

перемагнечення 6, блоку вимірювання різниці 7, вимірювача амплітуди індукції

перемагнечення поля 8.

Рис. 3.15. Блок-схема системи автоматичної стабілізації амплітуди індукції

магнетного поля.

0
Н еобхідне значення амплітуди індукції B поля перемагнечення задається
t
