 оперативна пам’ять для запам’ятовування результату цифрового перет-

ворення сигналів вимірювальної котушки (4.14);

 модуль керування каналу вимірювання амплітуди індукції магнетного поля

(4.15).

Зовнішній вигляд системи показано на рис. 4.2.

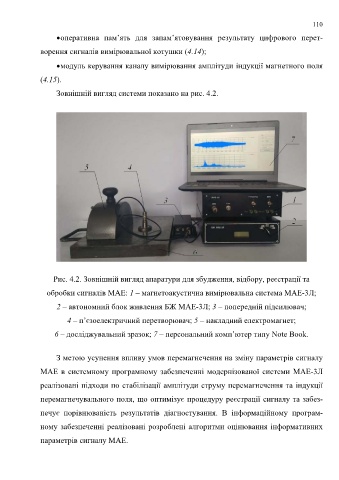

Рис. 4.2. Зовнішній вигляд апаратури для збудження, відбору, реєстрації та

обробки сигналів МАЕ: 1 – магнетоакустична вимірювальна система МАЕ-3Л;

2 – автономний блок живлення БЖ МАЕ-3Л; 3 – попередній підсилювач;

4 – п’єзоелектричний перетворювач; 5 – накладний електромагнет;

6 – досліджувальний зразок; 7 – персональний комп’ютер типу Note Book.

З метою усунення впливу умов перемагнечення на зміну параметрів сигналу
МАЕ в системному програмному забезпеченні модернізованої системи МАЕ-3Л

реалізовані підходи по стабілізації амплітуди струму перемагнечення та індукції
перемагнечувального поля, що оптимізує процедуру реєстрації сигналу та забез-

печує порівнюваність результатів діагностування. В інформаційному програм-
ному забезпеченні реалізовані розроблені алгоритми оцінювання інформативних

параметрів сигналу МАЕ.
