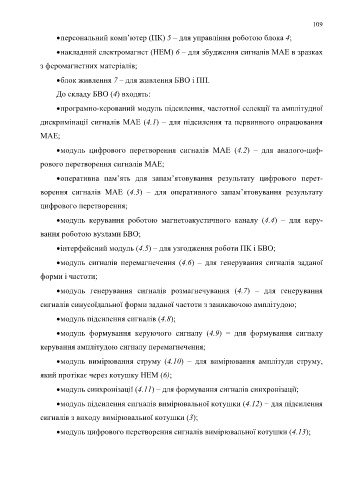

109

 персональний комп’ютер (ПК) 5 – для управління роботою блока 4;

 накладний електромагнет (НЕМ) 6 – для збудження сигналів МАЕ в зразках

з феромагнетних матеріалів;

 блок живлення 7 – для живлення БВО і ПП.

До складу БВО (4) входять:

 програмно-керований модуль підсилення, частотної селекції та амплітудної

дискримінації сигналів МАЕ (4.1) – для підсилення та первинного опрацювання

МАЕ;

 модуль цифрового перетворення сигналів МАЕ (4.2) – для аналого-циф-

рового перетворення сигналів МАЕ;

 оперативна пам’ять для запам’ятовування результату цифрового перет-

ворення сигналів МАЕ (4.3) – для оперативного запам’ятовування результату

цифрового перетворення;

 модуль керування роботою магнетоакустичного каналу (4.4) – для керу-

вання роботою вузлами БВО;

 інтерфейсний модуль (4.5) – для узгодження роботи ПК і БВО;

 модуль сигналів перемагнечення (4.6) – для генерування сигналів заданої

форми і частоти;

 модуль генерування сигналів розмагнечування (4.7) – для генерування

сигналів синусоїдальної форми заданої частоти з заникаючою амплітудою;

 модуль підсилення сигналів (4.8);

 модуль формування керуючого сигналу (4.9) − для формування сигналу

керування амплітудою сигналу перемагнечення;

 модуль вимірювання струму (4.10) − для вимірювання амплітуди струму,

який протікає через котушку НЕМ (6);

 модуль синхронізації (4.11) – для формування сигналів синхронізації;

 модуль підсилення сигналів вимірювальної котушки (4.12) − для підсилення
сигналів з виходу вимірювальної котушки (3);

 модуль цифрового перетворення сигналів вимірювальної котушки (4.13);
