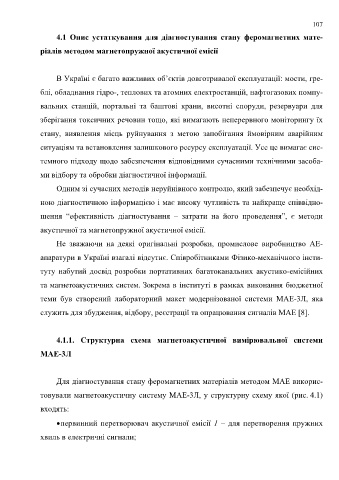

107

4.1 Опис устаткування для діагностування стану феромагнетних мате-

ріалів методом магнетопружної акустичної емісії

В Україні є багато важливих об’єктів довготривалої експлуатації: мости, гре-

блі, обладнання гідро-, теплових та атомних електростанцій, нафтогазових помпу-

вальних станцій, портальні та баштові крани, висотні споруди, резервуари для

зберігання токсичних речовин тощо, які вимагають неперервного моніторингу їх

стану, виявлення місць руйнування з метою запобігання ймовірним аварійним

ситуаціям та встановлення залишкового ресурсу експлуатації. Усе це вимагає сис-

темного підходу щодо забезпечення відповідними сучасними технічними засоба-

ми відбору та обробки діагностичної інформації.

Одним зі сучасних методів неруйнівного контролю, який забезпечує необхід-

ною діагностичною інформацією і має високу чутливість та найкраще співвідно-

шення “ефективність діагностування – затрати на його проведення”, є методи

акустичної та магнетопружної акустичної емісії.

Не зважаючи на деякі оригінальні розробки, промислове виробництво АЕ-

апаратури в Україні взагалі відсутнє. Співробітниками Фізико-механічного інсти-
туту набутий досвід розробки портативних багатоканальних акустико-емісійних

та магнетоакустичних систем. Зокрема в інституті в рамках виконання бюджетної
теми був створений лабораторний макет модернізованої системи МАЕ-3Л, яка

служить для збудження, відбору, реєстрації та опрацювання сигналів МАЕ [8].

4.1.1. Структурна схема магнетоакустичної вимірювальної системи

МАЕ-3Л

Для діагностування стану феромагнетних матеріалів методом МАЕ викорис-

товували магнетоакустичну систему МАЕ-3Л, у структурну схему якої (рис. 4.1)

входять:

 первинний перетворювач акустичної емісії 1 – для перетворення пружних

хвиль в електричні сигнали;
