108

 попередній підсилювач (ПП) 2 – для підсилення електричних сигналів

первинного перетворювача акустичної емісії;

 вимірювальна котушка 3 – для вимірювання значень індукції магнетного

поля в зразку;

 блок відбору, опрацювання та зберігання сигналів (БВО) МАЕ 4 – для

відбору (за амплітудними і частотними ознаками) та первинного опрацювання і

зберігання в оперативній пам’яті сигналів з виходу попереднього підсилювача та

підсилення і зберігання сигналу з вимірювальної котушки;

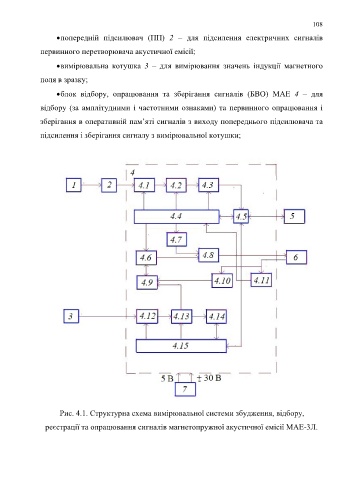

Рис. 4.1. Структурна схема вимірювальної системи збудження, відбору,

реєстрації та опрацювання сигналів магнетопружної акустичної емісії МАЕ-3Л.
