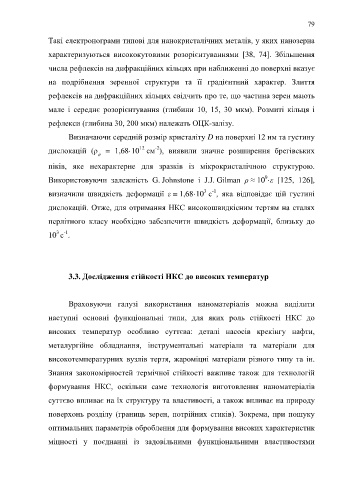

Page 79 - Dys

79

Такі електронограми типові для нанокристалічних металів, у яких нанозерна

характеризуються висококутовими розорієнтуваннями [38, 74]. Збільшення

числа рефлексів на дифракційних кільцях при наближенні до поверхні вказує

на подрібнення зеренної структури та її градієнтний характер. Злиття

рефлексів на дифракційних кільцях свідчить про те, що частина зерен мають

мале і середнє розорієнтування (глибини 10, 15, 30 мкм). Розмиті кільця і

рефлекси (глибина 30, 200 мкм) належать ОЦК-залізу.

Визначаючи середній розмір кристаліту D на поверхні 12 нм та густину

-2
12
дислокацій (ρ = 1,68·10 см ), виявили значне розширення брегівських

д
піків, яке нехарактерне для зразків із мікрокристалічною структурою.
9
Використовуючи залежність G. Johnstone і J.J. Gilman ρ ≈ 10 ·ε [125, 126],
-1
3
визначили швидкість деформації ε = 1,68·10 с , яка відповідає цій густині
дислокацій. Отже, для отримання НКС високошвидкісним тертям на сталях

перлітного класу необхідно забезпечити швидкість деформації, близьку до

3 -1
10 с .

3.3. Дослідження стійкості НКС до високих температур

Враховуючи галузі використання наноматеріалів можна виділити

наступні основні функціональні типи, для яких роль стійкості НКС до

високих температур особливо суттєва: деталі насосів крекінгу нафти,
металургійне обладнання, інструментальні матеріали та матеріали для

високотемпературних вузлів тертя, жароміцні матеріали різного типу та ін.
Знання закономірностей термічної стійкості важливе також для технологій

формування НКС, оскільки саме технологія виготовлення наноматеріалів
суттєво впливає на їх структуру та властивості, а також впливає на природу

поверхонь розділу (границь зерен, потрійних стиків). Зокрема, при пошуку

оптимальних параметрів оброблення для формування високих характеристик

міцності у поєднанні із задовільними функціональними властивостями
