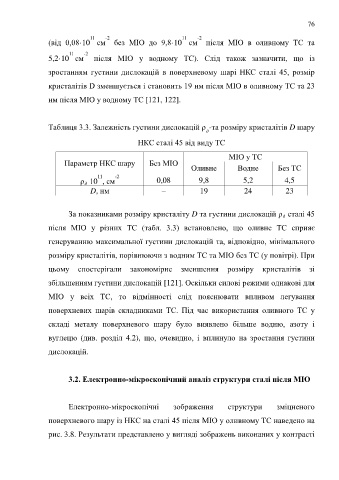

76

11
-2
-2
11
(від 0,08·10 см без МІО до 9,8·10 см після МІО в оливному ТС та
11 -2
5,2·10 см після МІО у водному ТС). Слід також зазначити, що із
зростанням густини дислокацій в поверхневому шарі НКС сталі 45, розмір

кристалітів D зменшується і становить 19 нм після МІО в оливному ТС та 23

нм після МІО у водному ТС [121, 122].

Таблиця 3.3. Залежність густини дислокацій ρ ·та розміру кристалітів D шару
д
НКС сталі 45 від виду ТС

МІО у ТС
Параметр НКС шару Без МІО
Оливне Водне Без ТС
11 -2
ρ 10 , см 0,08 9,8 5,2 4,5
д
D, нм – 19 24 23

За показниками розміру кристаліту D та густини дислокацій ρ сталі 45
д
після МІО у різних ТС (табл. 3.3) встановлено, що оливне ТС сприяє

генеруванню максимальної густини дислокацій та, відповідно, мінімального

розміру кристалітів, порівнюючи з водним ТС та МІО без ТС (у повітрі). При

цьому спостерігали закономірне зменшення розміру кристалітів зі

збільшенням густини дислокацій [121]. Оскільки силові режими однакові для

МІО у всіх ТС, то відмінності слід пояснювати впливом легування

поверхневих шарів складниками ТС. Під час використання оливного ТС у

складі металу поверхневого шару було виявлено більше водню, азоту і

вуглецю (див. розділ 4.2), що, очевидно, і вплинуло на зростання густини

дислокацій.

3.2. Електронно-мікроскопічний аналіз структури сталі після МІО

Електронно-мікроскопічні зображення структури зміцненого

поверхневого шару із НКС на сталі 45 після МІО у оливному ТС наведено на

рис. 3.8. Результати представлено у вигляді зображень виконаних у контрасті
