Page 81 - Dys

81

що спонукає їх термічну нестабільність [129, 130]. Тому важливим є питання

їх стійкості до зовнішніх впливів, а саме до зміни температури [127].

Авторами роботи [132] висловлено припущення про стійкість структури

поверхневих шарів легованих киснем, які утворюються високошвидкісним

тертям методом імпульсної термомеханічної дії до впливу підвищених

температур.

З метою оцінити стійкість НКС отриманих методом МІО на сталі 65Г

та 40Х до високих температур, проводили нагрівання зразків до температур

200, 300, 400 та 500 °С та витримували за цих температур протягом 1 год

[133, 134].

Розподіл мікротвердості по глибині обох досліджених сталей після

МІО представлено на рис. 3.9. Мікротвердість зміцненого поверхневого шару

сталі 65Г становить 9,5 ГПа, а сталі 40Х – 8,5 ГПа.

10
100 , ГПа 8

H µ

6 2

4 1

2
50 100 150 200 250
δ, мкм

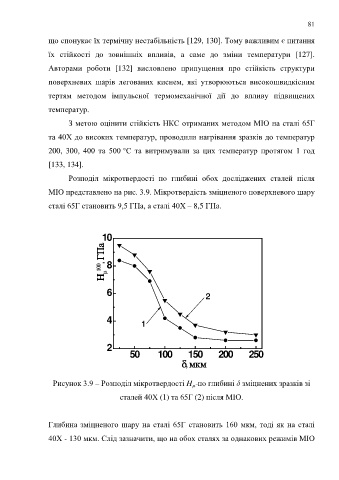

Рисунок 3.9 – Розподіл мікротвердості H по глибині δ зміцнених зразків зі
µ
сталей 40Х (1) та 65Г (2) після МІО.

Глибина зміцненого шару на сталі 65Г становить 160 мкм, тоді як на сталі

40Х - 130 мкм. Слід зазначити, що на обох сталях за однакових режимів МІО
