84

та зміни параметра ґратки ∆d/d сталей 40Х та 65Г від температури нагрівання

(рис. 3.12 та 3.13) [133].

Виявили, що залежність мікротвердості від розміру кристалітів та

зміни параметра ґратки після нагрівання є неоднозначною: спільним для обох

досліджених сталей є те, що висока мікротвердість зберігається до

температури нагрівання 200 °С, після чого різко знижується і до температури

500 °С зменшується поступово; подібна тенденція зменшення розміру

кристалітів до температури 300 °С від 63 нм після МІО до 20 нм для сталі

40Х та від 40 нм до 20 нм для сталі 65Г з наступним його зростанням за

вищих температур. Закономірним є те, що не тільки розмірний ефект

кристалітів є визначальним у досягненні певного рівня механічних

властивостей, але напруження, що виникають у ґратці (рис. 3.12 та 3.13)

через її деформування [133].

С
H 100 , ГПа 10 D, нм 80 1 ∆d/d, %

70
µ
8
60 2 0,20

6 50 0,15

40

4 0,10
30 3

2 20 0,05

10

0 0 0,00
0 100 200 300 400 500
T, °C

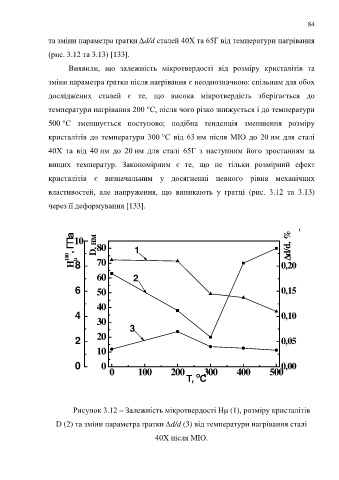

Рисунок 3.12 – Залежність мікротвердості Hμ (1), розміру кристалітів

D (2) та зміни параметра ґратки ∆d/d (3) від температури нагрівання сталі

40Х після МІО.
