Page 82 - Dys

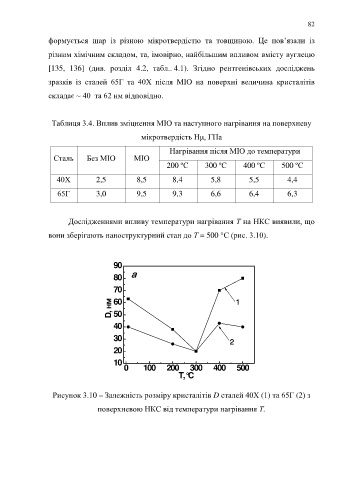

82

формується шар із різною мікротвердістю та товщиною. Це пов’язали із

різним хімічним складом, та, імовірно, найбільшим впливом вмісту вуглецю

[135, 136] (див. розділ 4.2, табл.. 4.1). Згідно рентгенівських досліджень

зразків із сталей 65Г та 40Х після МІО на поверхні величина кристалітів

складає ~ 40 та 62 нм відповідно.

Таблиця 3.4. Вплив зміцнення МІО та наступного нагрівання на поверхневу

мікротвердість Нμ, ГПа

Нагрівання після МІО до температури
Сталь Без МІО МІО
200 ºС 300 ºС 400 ºС 500 ºС

40Х 2,5 8,5 8,4 5,8 5,5 4,4

65Г 3,0 9,5 9,3 6,6 6,4 6,3

Дослідженнями впливу температури нагрівання Т на НКС виявили, що

вони зберігають наноструктурний стан до Т = 500 °С (рис. 3.10).

90

80 а
70

D, нм 60 1

50
40

30 2

20
10
0 100 200 300 400 500
T,°C

Рисунок 3.10 – Залежність розміру кристалітів D сталей 40Х (1) та 65Г (2) з
поверхневою НКС від температури нагрівання Т.
