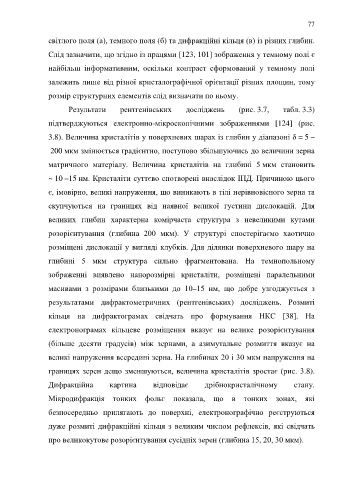

77

світлого поля (а), темного поля (б) та дифракційні кільця (в) із різних глибин.

Слід зазначити, що згідно із працями [123, 101] зображення у темному полі є

найбільш інформативним, оскільки контраст сформований у темному полі

залежить лише від різної кристалографічної орієнтації різних площин, тому

розмір структурних елементів слід визначати по ньому.

Результати рентгенівських досліджень (рис. 3.7, табл. 3.3)

підтверджуються електронно-мікроскопічними зображеннями [124] (рис.

3.8). Величина кристалітів у поверхневих шарах із глибин у діапазоні δ = 5 –

200 мкм змінюється ґрадієнтно, поступово збільшуючись до величини зерна

матричного матеріалу. Величина кристалітів на глибині 5 мкм становить

~ 10 –15 нм. Кристаліти суттєво спотворені внаслідок ІПД. Причиною цього

є, імовірно, великі напруження, що виникають в тілі нерівновісного зерна та

скупчуються на границях від наявної великої густини дислокацій. Для

великих глибин характерна комірчаста структура з невеликими кутами

розорієнтування (глибина 200 мкм). У структурі спостерігаємо хаотично

розміщені дислокації у вигляді клубків. Для ділянки поверхневого шару на

глибині 5 мкм структура сильно фрагментована. На темнопольному

зображенні виявлено нанорозмірні кристаліти, розміщені паралельними

масивами з розмірами близькими до 10–15 нм, що добре узгоджується з

результатами дифрактометричних (рентгенівських) досліджень. Розмиті

кільця на дифрактограмах свідчать про формування НКС [38]. На

електронограмах кільцеве розміщення вказує на велике розорієнтування

(більше десяти градусів) між зернами, а азимутальне розмиття вказує на

великі напруження всередині зерна. На глибинах 20 і 30 мкм напруження на

границях зерен дещо зменшуються, величина кристалітів зростає (рис. 3.8).

Дифракційна картина відповідає дрібнокристалічному стану.

Мікродифракція тонких фольг показала, що в тонких зонах, які

безпосередньо прилягають до поверхні, електронографічно реєструються

дуже розмиті дифракційні кільця з великим числом рефлексів, які свідчать

про великокутове розорієнтування сусідніх зерен (глибина 15, 20, 30 мкм).
