Page 75 - Dys

75

стану поверхневого шару армко-заліза отримали автори [71–74], формуючи

НКС методом високошвидкісного тертя у захисній атмосфері. Слід

зазначити, що структура сталі 45 із вищезазначеним фазовим складом

утвориться лише за конкретного режиму МІО (S = 0,8 мм/об., V = 0,3 м/с, t =
д
0,4 мм (відповідадє тиску в зоні ФК Р = 0,8 ГПа)). За інших режимів

зміцнення структурно-фазовий склад буде відрізнятися, що також

підтверджено в праці [76].

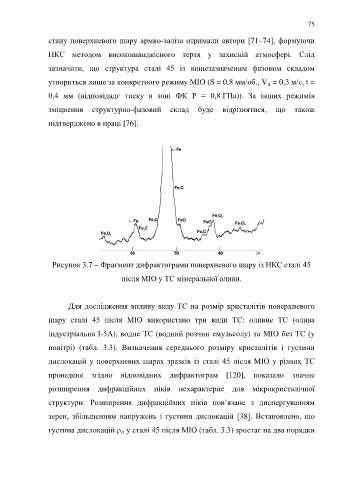

Рисунок 3.7 – Фрагмент дифрактограми поверхневого шару із НКС сталі 45

після МІО у ТС мінеральної оливи.

Для дослідження впливу виду ТС на розмір кристалітів поверхневого

шару сталі 45 після МІО використано три види ТС: оливне ТС (олива

індустріальна І-5А), водне ТС (водний розчин емульсолу) та МІО без ТС (у

повітрі) (табл. 3.3). Визначення середнього розміру кристалітів і густини

дислокацій у поверхневих шарах зразків із сталі 45 після МІО у різних ТС

проведене згідно відповідних дифрактограм [120], показало значне

розширення дифракційних піків нехарактерне для мікрокристалічної

структури. Розширення дифракційних піків пов’язане з диспергуванням

зерен, збільшенням напружень і густини дислокацій [38]. Встановлено, що

густина дислокацій ρ у сталі 45 після МІО (табл. 3.3) зростає на два порядки
д
