Page 83 - Dys

83

Зокрема, спостерігали зміну розміру кристалітів у поверхневому шарі

наноструктурованих МІО сталей 40Х і 65Г зі зростанням температури

нагрівання у діапазоні Т = 200 – 500 °С, однак, у наноструктурному діапазоні

(рис. 3.10): зменшення розміру кристалітів за підвищення температури до

Т = 300 °С та їх зростання за вищих температур [133].

Крім того, за Т = 200 – 300°С для сталі 65Г та за Т = 200 °С для сталі

40Х виявили зростання зміни параметра ґратки ∆d/d (рис. 3.11), що пояснили

однонапрямленістю зсувної термопластичної деформації, яка формує

нерівновісні витягнуті кристаліти. Очевидно, що в результаті нагрівання до

Т ≤ 300 °С формуються нові, рівновісніші, кристаліти, тобто відбувається

подальша фрагментація НКС. За температури вище 300 °С фрагментація

зупиняється і розмір кристалітів D зростає (рис. 3.10).

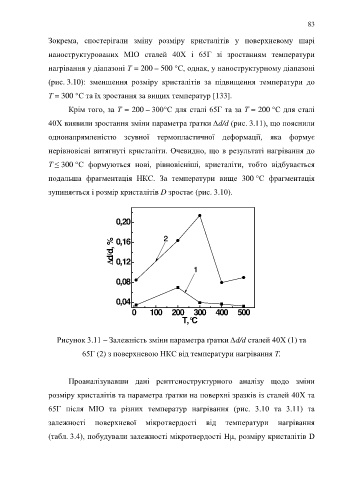

0,20

∆d/d, % 0,16 2

0,12
1
0,08

0,04
0 100 200 300 400 500
T,°C

Рисунок 3.11 – Залежність зміни параметра ґратки ∆d/d сталей 40Х (1) та

65Г (2) з поверхневою НКС від температури нагрівання Т.

Проаналізувавши дані рентгеноструктурного аналізу щодо зміни

розміру кристалітів та параметра ґратки на поверхні зразків із сталей 40Х та

65Г після МІО та різних температур нагрівання (рис. 3.10 та 3.11) та

залежності поверхневої мікротвердості від температури нагрівання
(табл. 3.4), побудували залежності мікротвердості Hμ, розміру кристалітів D
