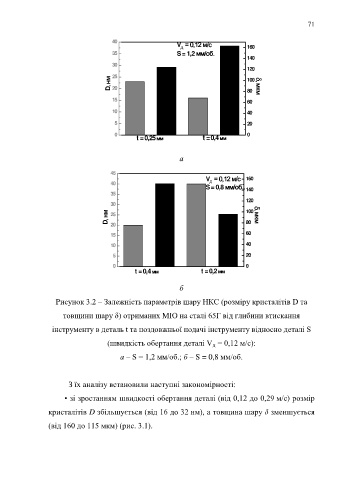

Page 71 - Dys

71

40
V = 0,12 м/с 160
д
35 S = 1,2 мм/об.
140
30
120
25 100
D, нм 20 80 δ, мкм

15 60

10 40
5 20

0 0
t = 0,25 мм t = 0,4 мм

а

45
V = 0,12 м/с 160
40 д
S = 0,8 мм/об.. 140
35
120
30
D, нм 25 100 δ, мкм
80
20
15 60
10 40
5 20

0 0
t = 0,4 мм t = 0,2 мм

б

Рисунок 3.2 – Залежність параметрів шару НКС (розміру кристалітів D та

товщини шару δ) отриманих МІО на сталі 65Г від глибини втискання

інструменту в деталь t та поздовжньої подачі інструменту відносно деталі S

(швидкість обертання деталі V = 0,12 м/с):
д
а – S = 1,2 мм/об.; б – S = 0,8 мм/об.

З їх аналізу встановили наступні закономірності:

• зі зростанням швидкості обертання деталі (від 0,12 до 0,29 м/с) розмір

кристалітів D збільшується (від 16 до 32 нм), а товщина шару δ зменшується

(від 160 до 115 мкм) (рис. 3.1).
