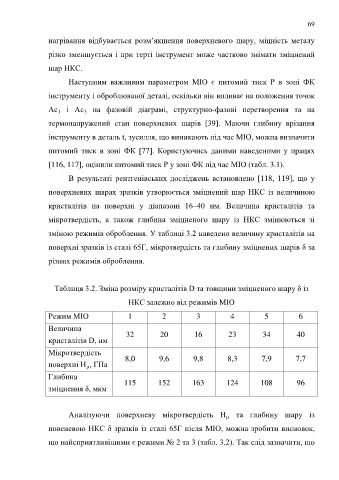

Page 69 - Dys

69

нагрівання відбувається розм’якшення поверхневого шару, міцність металу

різко зменшується і при терті інструмент може частково знімати зміцнений

шар НКС.

Наступним важливим параметром МІО є питомий тиск P в зоні ФК

інструменту і оброблюваної деталі, оскільки він впливає на положення точок

Ас і Ас на фазовій діаграмі, структурно-фазові перетворення та на
1
3
термонапружений стан поверхневих шарів [39]. Маючи глибину врізання

інструменту в деталь t, зусилля, що виникають під час МІО, можна визначити

питомий тиск в зоні ФК [77]. Користуючись даними наведеними у працях

[116, 117], оцінили питомий тиск Р у зоні ФК під час МІО (табл. 3.1).

В результаті рентгенівських досліджень встановлено [118, 119], що у

поверхневих шарах зразків утворюється зміцнений шар НКС із величиною

кристалітів на поверхні у діапазоні 16–40 нм. Величина кристалітів та

мікротвердість, а також глибина зміцненого шару із НКС змінюються зі

зміною режимів оброблення. У таблиці 3.2 наведено величину кристалітів на

поверхні зразків із сталі 65Г, мікротвердість та глибину зміцнених шарів δ за

різних режимів оброблення.

Таблиця 3.2. Зміна розміру кристалітів D та товщини зміцненого шару δ із

НКС залежно від режимів МІО

Режим МІО 1 2 3 4 5 6

Величина 32 20 16 23 34 40
кристалітів D, нм

Мікротвердість 8,0 9,6 9,8 8,3 7,9 7,7

поверхні Н , ГПа
μ
Глибина

зміцнення δ, мкм 115 152 163 124 108 96

Аналізуючи поверхневу мікротвердість Н та глибину шару із
μ
повеневою НКС δ зразків із сталі 65Г після МІО, можна зробити висновок,

що найсприятливішими є режими № 2 та 3 (табл. 3.2). Так слід зазначити, що
