Page 66 - Dys

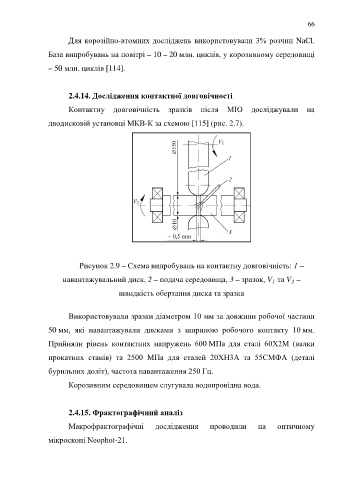

66

Для корозійно-втомних досліджень використовували 3% розчин NaCl.

База випробувань на повітрі – 10 – 20 млн. циклів, у корозивному середовищі

– 50 млн. циклів [114].

2.4.14. Дослідження контактної довговічності

Контактну довговічність зразків після МІО досліджували на

дводисковій установці МКВ-К за схемою [115] (рис. 2.7).

Рисунок 2.9 – Схема випробувань на контактну довговічність: 1 –

навантажувальний диск, 2 – подача середовища, 3 – зразок, V та V –
1
2
швидкість обертання диска та зразка

Використовували зразки діаметром 10 мм за довжини робочої частини

50 мм, які навантажували дисками з шириною робочого контакту 10 мм.

Прийняли рівень контактних напружень 600 МПа для сталі 60Х2М (валки

прокатних станів) та 2500 МПа для сталей 20ХН3А та 55СМФА (деталі

бурильних доліт), частота навантаження 250 Гц.

Корозивним середовищем слугувала водопровідна вода.

2.4.15. Фрактографічний аналіз

Макрофрактографічні дослідження проводили на оптичному

мікроскопі Neophot-21.
