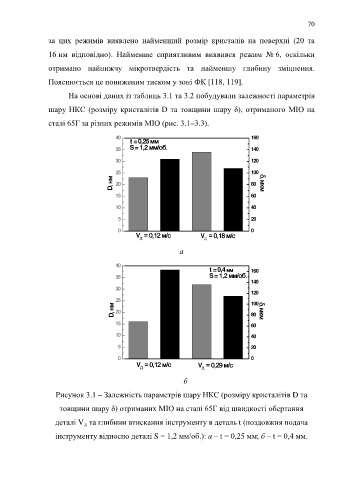

Page 70 - Dys

70

за цих режимів виявлено найменший розмір кристалів на поверхні (20 та

16 нм відповідно). Найменше сприятливим виявився режим № 6, оскільки

отримано найнижчу мікротвердість та найменшу глибину зміцнення.

Пояснюється це пониженим тиском у зоні ФК [118, 119].

На основі даних із таблиць 3.1 та 3.2 побудували залежності параметрів

шару НКС (розміру кристалітів D та товщини шару δ), отриманого МІО на

сталі 65Г за різних режимів МІО (рис. 3.1–3.3).

40 160
t = 0,25 мм
35 S = 1,2 мм/об. 140

30 120

25 100
D, нм 20 80 δ, мкм

15 60

10 40
5 20

0 0
V = 0,12 м/с V = 0,18 м/с
д
д
а

40
t = 0,4 мм 160

35 S = 1,2 мм/об.
140
30
120
25 δ
D, нм 20 80

100 , мкм
15 60
10 40
5 20

0 0
V = 0,12 м/с V = 0,29 м/с
д
д
б

Рисунок 3.1 – Залежність параметрів шару НКС (розміру кристалітів D та

товщини шару δ) отриманих МІО на сталі 65Г від швидкості обертання

деталі V та глибини втискання інструменту в деталь t (поздовжня подача
д
інструменту відносно деталі S = 1,2 мм/об.): а – t = 0,25 мм; б – t = 0,4 мм.
