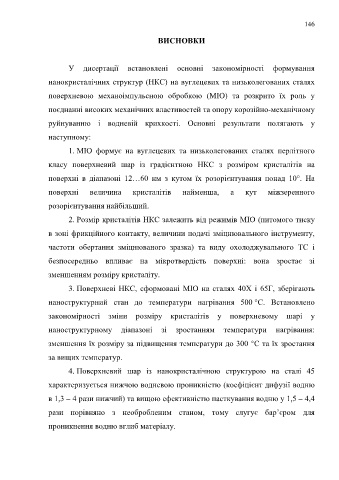

Page 146 - Dys

146

ВИСНОВКИ

У дисертації встановлені основні закономірності формування

нанокристалічних структур (НКС) на вуглецевих та низьколегованих сталях

поверхневою механоімпульсною обробкою (МІО) та розкрито їх роль у

поєднанні високих механічних властивостей та опору корозійно-механічному

руйнуванню і водневій крихкості. Основні результати полягають у

наступному:

1. МІО формує на вуглецевих та низьколегованих сталях перлітного

класу поверхневий шар із градієнтною НКС з розміром кристалітів на

поверхні в діапазоні 12…60 нм з кутом їх розорієнтування понад 10°. На

поверхні величина кристалітів найменша, а кут міжзеренного

розорієнтування найбільший.

2. Розмір кристалітів НКС залежить від режимів МІО (питомого тиску

в зоні фрикційного контакту, величини подачі зміцнювального інструменту,

частоти обертання зміцнюваного зразка) та виду охолоджувального ТС і

безпосередньо впливає на мікротвердість поверхні: вона зростає зі

зменшенням розміру кристаліту.

3. Поверхневі НКС, сформовані МІО на сталях 40Х і 65Г, зберігають

наноструктурний стан до температури нагрівання 500 °С. Встановлено

закономірності зміни розміру кристалітів у поверхневому шарі у

наноструктурному діапазоні зі зростанням температури нагрівання:

зменшення їх розміру за підвищення температури до 300 °С та їх зростання

за вищих температур.

4. Поверхневий шар із нанокристалічною структурою на сталі 45

характеризується нижчою водневою проникністю (коефіцієнт дифузії водню

в 1,3 – 4 рази нижчий) та вищою ефективністю пасткування водню у 1,5 – 4,4

рази порівняно з необробленим станом, тому слугує бар’єром для

проникнення водню вглиб матеріалу.
