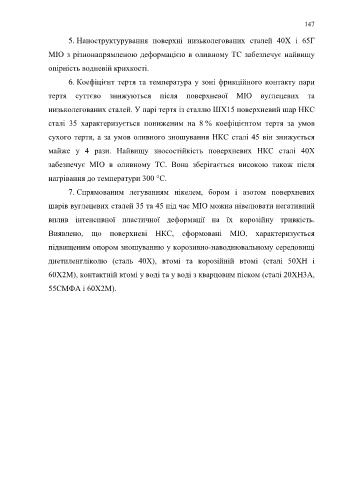

Page 147 - Dys

147

5. Наноструктурування поверхні низьколегованих сталей 40Х і 65Г

МІО з різнонапрямленою деформацією в оливному ТС забезпечує найвищу

опірність водневій крихкості.

6. Коефіцієнт тертя та температура у зоні фрикційного контакту пари

тертя суттєво знижуються після поверхневої МІО вуглецевих та

низьколегованих сталей. У парі тертя із сталлю ШХ15 поверхневий шар НКС

сталі 35 характеризується пониженим на 8 % коефіцієнтом тертя за умов

сухого тертя, а за умов оливного зношування НКС сталі 45 він знижується

майже у 4 рази. Найвищу зносостійкість поверхневих НКС сталі 40Х

забезпечує МІО в оливному ТС. Вона зберігається високою також після

нагрівання до температури 300 °С.

7. Спрямованим легуванням нікелем, бором і азотом поверхневих

шарів вуглецевих сталей 35 та 45 під час МІО можна нівелювати негативний

вплив інтенсивної пластичної деформації на їх корозійну тривкість.

Виявлено, що поверхневі НКС, сформовані МІО, характеризується

підвищеним опором зношуванню у корозивно-наводнювальному середовищі

диетиленгліколю (сталь 40Х), втомі та корозійній втомі (сталі 50ХН і

60Х2М), контактній втомі у воді та у воді з кварцовим піском (сталі 20ХН3А,

55СМФА і 60Х2М).
