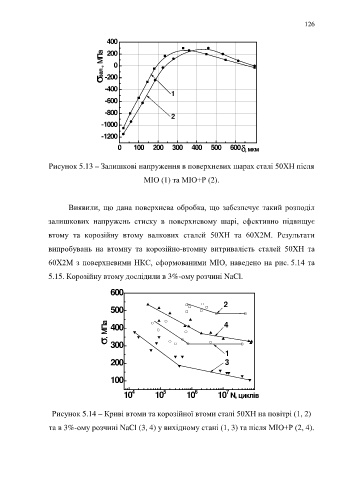

Page 126 - Dys
P. 126
126
400
зал., МПа 200
0
σ -200
-400
1
-600
-800 2
-1000
-1200
0 100 200 300 400 500 600 δ, мкм
Рисунок 5.13 – Залишкові напруження в поверхневих шарах сталі 50ХН після
МІО (1) та МІО+Р (2).
Виявили, що дана поверхнева обробка, що забезпечує такий розподіл
залишкових напружень стиску в поверхневому шарі, ефективно підвищує
втому та корозійну втому валкових сталей 50ХН та 60Х2М. Результати
випробувань на втомну та корозійно-втомну витривалість сталей 50ХН та
60Х2М з поверхневими НКС, сформованими МІО, наведено на рис. 5.14 та
5.15. Корозійну втому дослідили в 3%-ому розчині NaCl.
600
2
500
, МПа 400 4
σ 300
1
200 3
100
10 4 10 5 10 6 10 7 N, циклів
Рисунок 5.14 – Криві втоми та корозійної втоми сталі 50ХН на повітрі (1, 2)
та в 3%-ому розчині NaCl (3, 4) у вихідному стані (1, 3) та після МІО+Р (2, 4).
