Page 119 - Dys
P. 119

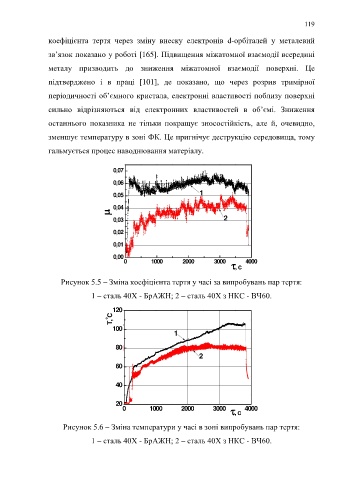

119
коефіцієнта тертя через зміну внеску електронів d-орбіталей у металевий
зв’язок показано у роботі [165]. Підвищення міжатомної взаємодії всередині
металу призводить до зниження міжатомної взаємодії поверхні. Це
підтверджено і в праці [101], де показано, що через розрив тримірної
періодичності об’ємного кристала, електронні властивості поблизу поверхні
сильно відрізняються від електронних властивостей в об’ємі. Зниження
останнього показника не тільки покращує зносостійкість, але й, очевидно,
зменшує температуру в зоні ФК. Це пригнічує деструкцію середовища, тому
гальмується процес наводнювання матеріалу.
0,07
0,06
0,05 1
0,04
µ
0,03 2
0,02
0,01
0,00
0 1000 2000 3000 4000
τ, с
Рисунок 5.5 – Зміна коефіцієнта тертя у часі за випробувань пар тертя:
1 – сталь 40Х - БрАЖН; 2 – сталь 40Х з НКС - ВЧ60.
120
T, ° C
100
1
80
2
60
40
20
0 1000 2000 3000 4000
τ, с
Рисунок 5.6 – Зміна температури у часі в зоні випробувань пар тертя:
1 – сталь 40Х - БрАЖН; 2 – сталь 40Х з НКС - ВЧ60.
