Page 124 - Dys

124

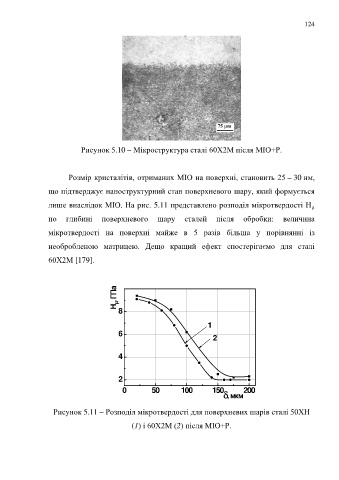

Рисунок 5.10 – Мікроструктура сталі 60Х2М після МІО+Р.

Розмір кристалітів, отриманих МІО на поверхні, становить 25 – 30 нм,

що підтверджує наноструктурний стан поверхневого шару, який формується

лише внаслідок МІО. На рис. 5.11 представлено розподіл мікротвердості H
μ
по глибині поверхневого шару сталей після обробки: величина

мікротвердості на поверхні майже в 5 разів більша у порівнянні із

необробленою матрицею. Дещо кращий ефект спостерігаємо для сталі

60Х2М [179].

H µ , ГПа 8

1
6 2

4

2
0 50 100 150 200
δ, мкм

Рисунок 5.11 – Розподіл мікротвердості для поверхневих шарів сталі 50ХН

(1) і 60Х2М (2) після МІО+Р.
