Page 114 - Dys
P. 114

114

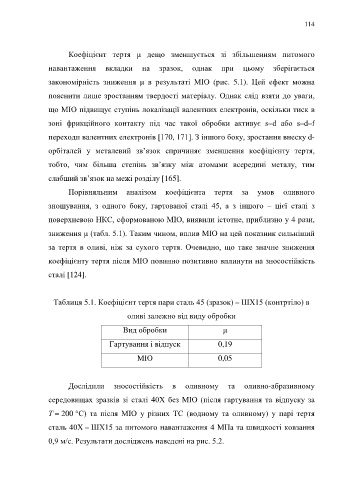

                         Коефіцієнт  тертя  μ  дещо  зменшується  зі  збільшенням  питомого

                  навантаження  вкладки  на  зразок,  однак  при  цьому  зберігається

                  закономірність  зниження  μ  в  результаті  МІО  (рис.  5.1).  Цей  ефект  можна

                  пояснити лише зростанням твердості матеріалу. Однак слід взяти до уваги,

                  що МІО підвищує ступінь локалізації валентних електронів, оскільки тиск в

                  зоні  фрикційного  контакту  під  час  такої  обробки  активує  s–d  або  s–d–f

                  переходи валентних електронів [170, 171]. З іншого боку, зростання внеску d-

                  орбіталей  у  металевий  зв’язок  спричиняє  зменшення  коефіцієнту  тертя,

                  тобто,  чим  більша  степінь  зв’язку  між  атомами  всередині  металу,  тим

                  слабший зв’язок на межі розділу [165].

                         Порівняльним  аналізом  коефіцієнта  тертя  за  умов  оливного

                  зношування,  з  одного  боку,  гартованої  сталі  45,  а  з  іншого  –  цієї  сталі  з

                  поверхневою НКС, сформованою МІО, виявили істотне, приблизно у 4 рази,

                  зниження μ (табл. 5.1). Таким чином, вплив МІО на цей показник сильніший

                  за  тертя  в  оливі,  ніж  за  сухого  тертя.  Очевидно,  що  таке  значне  зниження

                  коефіцієнту тертя після МІО повинно позитивно вплинути на зносостійкість

                  сталі [124].



                    Таблиця 5.1. Коефіцієнт тертя пари сталь 45 (зразок) – ШХ15 (контртіло) в

                                              оливі залежно від виду обробки

                                            Вид обробки                        μ

                                       Гартування і відпуск                   0,19

                                                 МІО                          0,05



                         Дослідили  зносостійкість  в  оливному  та  оливно-абразивному

                  середовищах зразків зі сталі 40Х без МІО (після гартування та відпуску  за


                  Т = 200 °С)  та  після  МІО  у  різних  ТС  (водному  та  оливному)  у  парі  тертя
                  сталь 40Х – ШХ15 за питомого навантаження 4 МПа та швидкості ковзання


                  0,9 м/с. Результати досліджень наведені на рис. 5.2.
   109   110   111   112   113   114   115   116   117   118   119
