Page 78 - Thesis_Lavrys

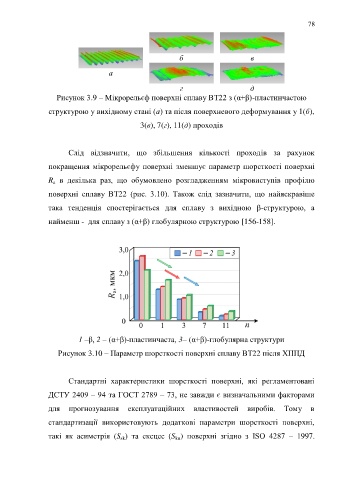

78

б в

а

г д
Рисунок 3.9 – Мікрорельєф поверхні сплаву ВТ22 з (α+β)-пластинчастою

структурою у вихідному стані (а) та після поверхневого деформування у 1(б),

3(в), 7(г), 11(д) проходів

Слід відзначити, що збільшення кількості проходів за рахунок

покращення мікрорельєфу поверхні зменшує параметр шорсткості поверхні
R в декілька раз, що обумовлено розгладженням мікровиступів профілю
a

поверхні сплаву ВТ22 (рис. 3.10). Також слід зазначити, що найяскравіше
така тенденція спостерігається для сплаву з вихідною β-структурою, а

найменш - для сплаву з (α+β) глобулярною структурою [156-158].

1 –β, 2 – (α+β)-пластинчаста, 3– (α+β)-глобулярна структури
Рисунок 3.10 – Параметр шорсткості поверхні сплаву ВТ22 після ХППД

Стандартні характеристики шорсткості поверхні, які регламентовані

ДСТУ 2409 – 94 та ГОСТ 2789 – 73, не завжди є визначальними факторами

для прогнозування експлуатаційних властивостей виробів. Тому в

стандартизації використовують додаткові параметри шорсткості поверхні,

такі як асиметрія (S ) та ексцес (S ) поверхні згідно з ISO 4287 – 1997.
sk
ku
