Page 83 - Thesis_Lavrys

83

фазового стану сплаву ВТ22 на кожному етапі ЗТО впливатиме на дифузію і

розчинення азоту. Так, для титанового сплаву ВТ22 проводять триступеневе

ЗТО згідно з технологічною інструкцією ВІАМ 635-76, ПИ 1.2.051-78

(ДП «АНТОНОВ») (рис. 4.1). На першому ступені оброблення в залежності

від витримки та температури відбуваються процеси рекристалізації, росту

зерен β-фази та перерозподілу легувальних елементів у сплаві; на другому

ступені – зародження та ріст зерен α-фази; на третьому – дисперсійний

розпад β-фази [59]. Тобто, на кожному із ступенів ЗТО співвідношення фаз та

їх розмірів є різним. Оскільки розчинність азоту в α-фазі в два рази більша,

ніж у β-фазі, однак коефіцієнт дифузії азоту в β-титані на 2-3 порядки

більший, ніж в α-титані [91], то це обумовлює різну потенційну здатність до

розчинення азоту та впливає на його дифузійну рухливість на різних

ступенях ЗТО. Виходячи з вище сказаного, метою цього підрозділу було

встановити закономірності термодифузійного насичення азотом в рамках

ЗТО двофазного титанового сплаву ВТ22.

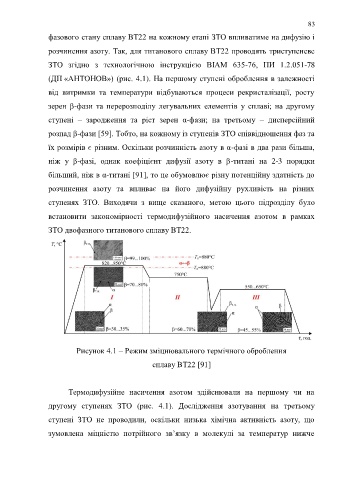

Рисунок 4.1 – Режим зміцнювального термічного оброблення

сплаву ВТ22 [91]

Термодифузійне насичення азотом здійснювали на першому чи на

другому ступенях ЗТО (рис. 4.1). Дослідження азотування на третьому

ступені ЗТО не проводили, оскільки низька хімічна активність азоту, що

зумовлена міцністю потрійного зв’язку в молекулі за температур нижче
