Page 80 - Thesis_Lavrys

80

1 – вихідному стані; 2 – після та після наступного алмазного вигладжування

у в 1, 3,7 та 11 проходи (2-5), відповідно

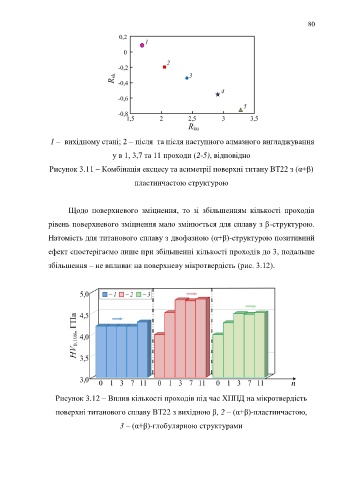

Рисунок 3.11 – Комбінація ексцесу та асиметрії поверхні титану ВТ22 з (α+β)

пластинчастою структурою

Щодо поверхневого зміцнення, то зі збільшенням кількості проходів

рівень поверхневого зміцнення мало змінюється для сплаву з β-структурою.

Натомість для титанового сплаву з двофазною (α+β)-структурою позитивний

ефект спостерігаємо лише при збільшенні кількості проходів до 3, подальше

збільшення – не впливає на поверхневу мікротвердість (рис. 3.12).

Рисунок 3.12 – Вплив кількості проходів під час ХППД на мікротвердість

поверхні титанового сплаву ВТ22 з вихідною β, 2 – (α+β)-пластинчастою,

3 – (α+β)-глобулярною структурами
