Page 81 - Thesis_Lavrys

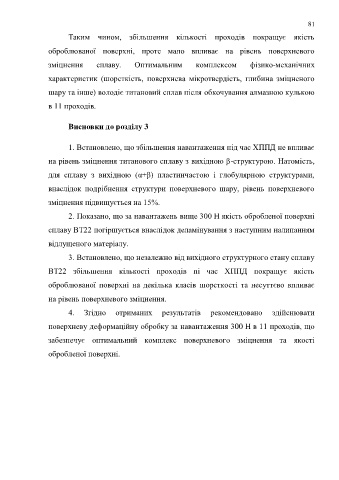

81

Таким чином, збільшення кількості проходів покращує якість

оброблюваної поверхні, проте мало впливає на рівень поверхневого

зміцнення сплаву. Оптимальним комплексом фізико-механічних

характеристик (шорсткість, поверхнева мікротвердість, глибина зміцненого

шару та інше) володіє титановий сплав після обкочування алмазною кулькою

в 11 проходів.

Висновки до розділу 3

1. Встановлено, що збільшення навантаження під час ХППД не впливає

на рівень зміцнення титанового сплаву з вихідною β-структурою. Натомість,

для сплаву з вихідною (α+β) пластинчастою і глобулярною структурами,

внаслідок подрібнення структури поверхневого шару, рівень поверхневого

зміцнення підвищується на 15%.

2. Показано, що за навантажень вище 300 Н якість обробленої поверхні

сплаву ВТ22 погіршується внаслідок деламінування з наступним налипанням

відлущеного матеріалу.

3. Встановлено, що незалежно від вихідного структурного стану сплаву

ВТ22 збільшення кількості проходів пі час ХППД покращує якість

оброблюваної поверхні на декілька класів шорсткості та несуттєво впливає
на рівень поверхневого зміцнення.

4. Згідно отриманих результатів рекомендовано здійснювати
поверхневу деформаційну обробку за навантаження 300 Н в 11 проходів, що

забезпечує оптимальний комплекс поверхневого зміцнення та якості

обробленої поверхні.
