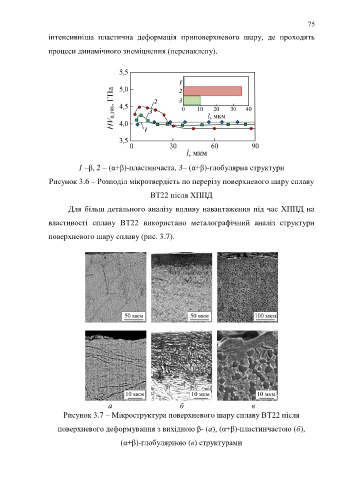

Page 75 - Thesis_Lavrys

75

інтенсивніша пластична деформація приповерхневого шару, де проходять

процеси динамічного знеміцнення (перенаклепу).

1 –β, 2 – (α+β)-пластинчаста, 3– (α+β)-глобулярна структури

Рисунок 3.6 – Розподіл мікротвердість по перерізу поверхневого шару сплаву

ВТ22 після ХППД

Для більш детального аналізу впливу навантаження під час ХППД на

властивості сплаву ВТ22 використано металографічний аналіз структури

поверхневого шару сплаву (рис. 3.7).

а б в
Рисунок 3.7 – Мікроструктура поверхневого шару сплаву ВТ22 після

поверхневого деформування з вихідною β- (а), (α+β)-пластинчастою (б),

(α+β)-глобулярною (в) структурами
