Page 70 - Thesis_Lavrys
P. 70
70

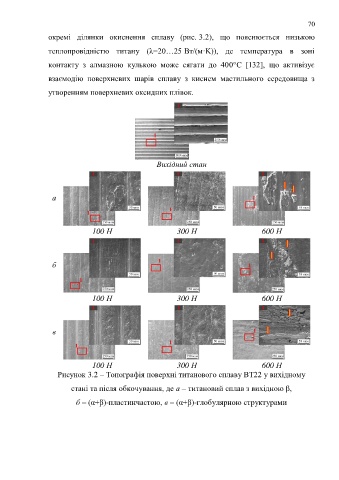

окремі ділянки окиснення сплаву (рис. 3.2), що пояснюється низькою
теплопровідністю титану (λ=20…25 Вт/(м·K)), де температура в зоні
контакту з алмазною кулькою може сягати до 400°С [132], що активізує
взаємодію поверхневих шарів сплаву з киснем мастильного середовища з
утворенням поверхневих оксидних плівок.
Вихідний стан
а
100 Н 300 Н 600 Н
б
100 Н 300 Н 600 Н
в
100 Н 300 Н 600 Н
Рисунок 3.2 – Топографія поверхні титанового сплаву ВТ22 у вихідному
стані та після обкочування, де а – титановий сплав з вихідною β,
б – (α+β)-пластинчастою, в – (α+β)-глобулярною структурами
