Page 63 - Thesis_Lavrys

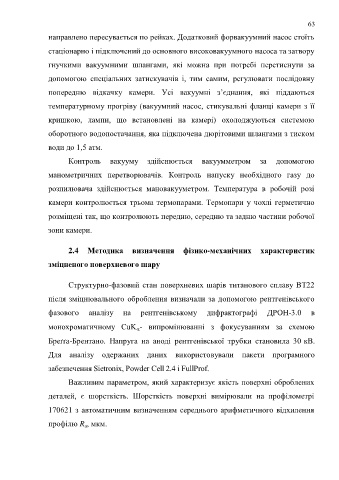

63

направлено пересувається по рейках. Додатковий форвакуумний насос стоїть

стаціонарно і підключений до основного високовакуумного насоса та затвору

гнучкими вакуумними шлангами, які можна при потребі перетиснути за

допомогою спеціальних затискувачів і, тим самим, регулювати послідовну

попередню відкачку камери. Усі вакуумні з’єднання, які піддаються

температурному прогріву (вакуумний насос, стикувальні фланці камери з її

кришкою, лампи, що встановлені на камері) охолоджуються системою

оборотного водопостачання, яка підключена дюрітовими шлангами з тиском

води до 1,5 атм.

Контроль вакууму здійснюється вакуумметром за допомогою

манометричних перетворювачів. Контроль напуску необхідного газу до

розпилювача здійснюється мановакууметром. Температура в робочій розі

камери контролюється трьома термопарами. Термопари у чохлі герметично

розміщені так, що контролюють передню, середню та задню частини робочої

зони камери.

2.4 Методика визначення фізико-механічних характеристик

зміцненого поверхневого шару

Структурно-фазовий стан поверхневих шарів титанового сплаву ВТ22
після зміцнювального оброблення визначали за допомогою рентгенівського

фазового аналізу на рентгенівському дифрактографі ДРОН-3.0 в

монохроматичному CuK - випромінюванні з фокусуванням за схемою

Бреґґа-Брентано. Напруга на аноді рентгенівської трубки становила 30 кВ.

Для аналізу одержаних даних використовували пакети програмного

забезпечення Sietronix, Powder Cell 2.4 і FullProf.

Важливим параметром, який характеризує якість поверхні оброблених

деталей, є шорсткість. Шорсткість поверхні вимірювали на профілометрі

170621 з автоматичним визначенням середнього арифметичного відхилення

профілю R , мкм.
a
