60

коефіцієнт, який визначили внаслідок градуювання динамометра. Кулька

діаметром 5 мм виготовлена з алмазного полікристалічного композиційного

матеріалу (АПКМ) системи С алм –Сo–34Ni [151]. ХППД титанового сплаву

ВТ22 проводили в Інституті надтвердих матеріалів ім. В.М. Бакуля

НАН України на базі відділу №20 «Формування прецизійних елементів

складнопрофільних виробів».

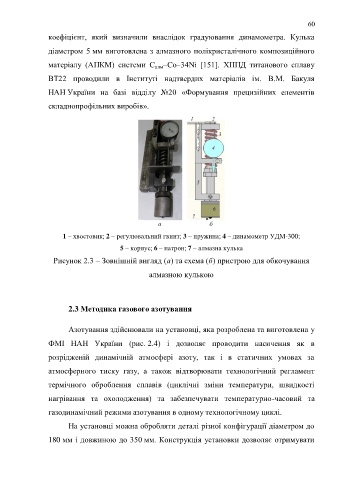

1 – хвостовик; 2 – регулювальний гвинт; 3 – пружина; 4 – динамометр УДМ-300;

5 – корпус; 6 – патрон; 7 – алмазна кулька
Рисунок 2.3 – Зовнішній вигляд (а) та схема (б) пристрою для обкочування

алмазною кулькою

2.3 Методика газового азотування

Азотування здійснювали на установці, яка розроблена та виготовлена у

ФМІ НАН України (рис. 2.4) і дозволяє проводити насичення як в

розрідженій динамічній атмосфері азоту, так і в статичних умовах за

атмосферного тиску газу, а також відтворювати технологічний регламент

термічного оброблення сплавів (циклічні зміни температури, швидкості

нагрівання та охолодження) та забезпечувати температурно-часовий та

газодинамічний режими азотування в одному технологічному циклі.

На установці можна обробляти деталі різної конфігурації діаметром до

180 мм і довжиною до 350 мм. Конструкція установки дозволяє отримувати
