Page 58 - Thesis_Lavrys

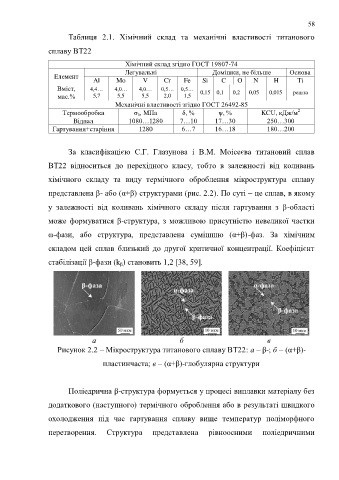

58

Таблиця 2.1. Хімічний склад та механічні властивості титанового

сплаву ВТ22

Хімічний склад згідно ГОСТ 19807-74
Легувальні Домішки, не більше Основа
Елемент
Al Mo V Cr Fe Si C O N H Ti
Вміст, 4,4… 4,0… 4,0… 0,5… 0,5… 0,15 0,1 0,2 0,05 0,015 решта
мас.% 5,7 5,5 5,5 2,0 1,5
Механічні властивості згідно ГОСТ 26492-85
2
Термообробка σ в, МПа δ, % ψ, % KCU, кДж/м
Відпал 1080…1280 7…10 17…30 250…300
Гартування+старіння 1280 6…7 16…18 180…200

За класифікацією С.Г. Глазунова і В.М. Моісеєва титановий сплав

ВТ22 відноситься до перехідного класу, тобто в залежності від коливань

хімічного складу та виду термічного оброблення мікроструктура сплаву

представлена β- або (α+β) структурами (рис. 2.2). По суті – це сплав, в якому

у залежності від коливань хімічного складу після гартування з β-області

може формуватися β-структура, з можливою присутністю невеликої частки

ω-фази, або структура, представлена сумішшю (α+β)-фаз. За хімічним

складом цей сплав близький до другої критичної концентрації. Коефіцієнт
стабілізації β-фази (k ) становить 1,2 [38, 59].
β

а б в
Рисунок 2.2 – Мікроструктура титанового сплаву ВТ22: а – β-; б – (α+β)-

пластинчаста; в – (α+β)-глобулярна структури

Поліедрична β-структура формується у процесі виплавки матеріалу без

додаткового (наступного) термічного оброблення або в результаті швидкого

охолодження під час гартування сплаву вище температур поліморфного

перетворення. Структура представлена рівноосними поліедричними
