Page 132 - Thesis_Lavrys

132

7.1 Вплив поверхневого деформаційно-дифузійного оброблення на

втомну міцність титанового сплаву ВТ22

Згідно з результатами випробувань обертовим згином побудовано криві

втоми (Веллера) для зразків зі сплаву ВТ22 після різних поверхневих

оброблень (рис. 7.2). Аналіз кривих втоми показав, що ХППД зразків зі

сплаву ВТ22 практично не змінює значень їх довговічності у зоні

малоциклового навантаження. Натомість термодифузійне насичення азотом

під час СА чи ДДО знижує довговічність зразків зі сплаву ВТ22 у зоні

малоциклового навантаження приблизно в 2…3 рази (рис. 7.2).

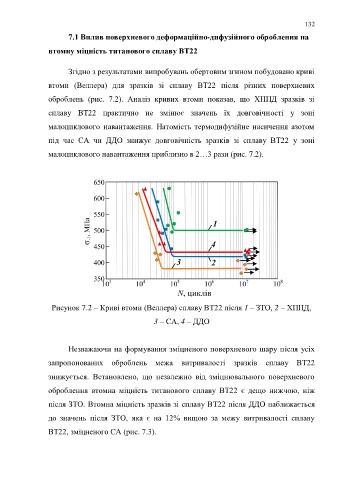

Рисунок 7.2 – Криві втоми (Веллера) сплаву ВТ22 після 1 – ЗТО, 2 – ХППД,

3 – СА, 4 – ДДО

Незважаючи на формування зміцненого поверхневого шару після усіх
запропонованих оброблень межа витривалості зразків сплаву ВТ22

знижується. Встановлено, що незалежно від зміцнювального поверхневого

оброблення втомна міцність титанового сплаву ВТ22 є дещо нижчою, ніж

після ЗТО. Втомна міцність зразків зі сплаву ВТ22 після ДДО наближається

до значень після ЗТО, яка є на 12% вищою за межу витривалості сплаву

ВТ22, зміцненого СА (рис. 7.3).
