Page 131 - Thesis_Lavrys

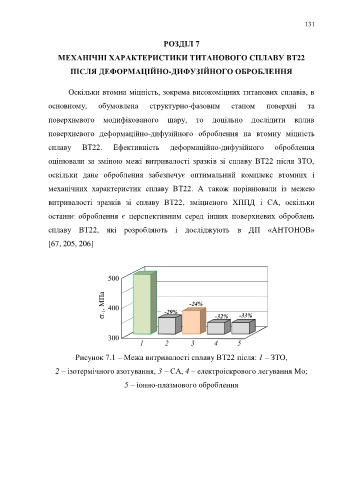

P. 131
131
РОЗДІЛ 7
МЕХАНІЧНІ ХАРАКТЕРИСТИКИ ТИТАНОВОГО СПЛАВУ ВТ22
ПІСЛЯ ДЕФОРМАЦІЙНО-ДИФУЗІЙНОГО ОБРОБЛЕННЯ
Оскільки втомна міцність, зокрема високоміцних титанових сплавів, в
основному, обумовлена структурно-фазовим станом поверхні та
поверхневого модифікованого шару, то доцільно дослідити вплив
поверхневого деформаційно-дифузійного оброблення на втомну міцність
сплаву ВТ22. Ефективність деформаційно-дифузійного оброблення
оцінювали за зміною межі витривалості зразків зі сплаву ВТ22 після ЗТО,
оскільки дане оброблення забезпечує оптимальний комплекс втомних і
механічних характеристик сплаву ВТ22. А також порівнювали із межею
витривалості зразків зі сплаву ВТ22, зміцненого ХППД і СА, оскільки
останнє оброблення є перспективним серед інших поверхневих оброблень
сплаву ВТ22, які розробляють і досліджують в ДП «АНТОНОВ»
[67, 205, 206]
Рисунок 7.1 – Межа витривалості сплаву ВТ22 після: 1 – ЗТО,
2 – ізотермічного азотування, 3 – СА, 4 – електроіскрового легування Mo;
5 – іонно-плазмового оброблення
