Page 136 - Thesis_Lavrys

136

азотованого титану та розміром зерен у дифузійній зоні [209, 210]. А саме:

чим менший розмір зерен у сплаві після ХТО, тим вища його втомна

міцність. Після ДДО процес газонасичення азотом сплаву ВТ22

інтенсифікується (формується глибший дифузійний шар із вищими

значеннями твердості), це вказує на більший вміст азоту у поверхневому

шару порівняно зі сплавом після СА. А оскільки азот є сильним α-

стабілізатором [50], то чим більший вміст азоту у поверхневому шарі сплаву

ВТ22, тим менші за розміром зерна α-фази, тобто значення втомної міцності

вищі.

7.2 Вплив поверхневого деформаційно-дифузійного оброблення на

міцність та пластичність титанового сплаву ВТ22

Окрім поверхневого, в роботі оцінили

об’ємне зміцнення сплаву ВТ22 після

запропонованих зміцнювальних оброблень

(рис. 7.5). Результати випробувань розтягом

показали, що міцність зразків зі сплаву

після ДДО підвищується, хоча дещо

поступається зразкам зі сплаву, зміцненими
іншими обробленими. Проте пластичність

сплаву після такого оброблення на відміну
від інших оброблень підвищується (рис 7.6)

[200]. Характер зламів відповідає в’язкому

механізму руйнування, а саме: формується

так звана ямкова структура, що вказує на

те, що руйнування протікало за механізмом

утворення і росту мікропустот (мікропор).

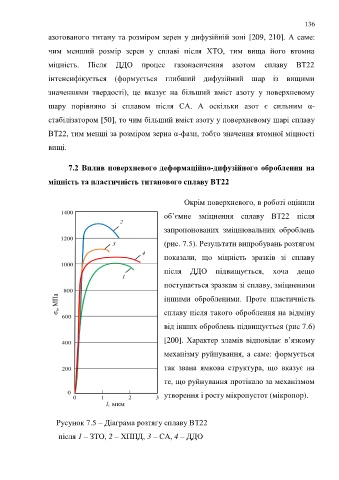

Русунок 7.5 – Діаграма розтягу сплаву ВТ22

після 1 – ЗТО, 2 – ХППД, 3 – СА, 4 – ДДО
