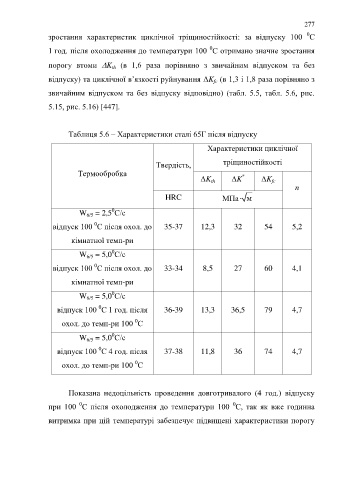

Page 277 - Кулик В.В.
P. 277
277
0
зростання характеристик циклічної тріщиностійкості: за відпуску 100 С
0
1 год. після охолодження до температури 100 С отримано значне зростання
порогу втоми K (в 1,6 раза порівняно з звичайним відпуском та без
th
відпуску) та циклічної в’язкості руйнування ΔK (в 1,3 і 1,8 раза порівняно з
fc
звичайним відпуском та без відпуску відповідно) (табл. 5.5, табл. 5.6, рис.
5.15, рис. 5.16) [447].
Таблиця 5.6 – Характеристики сталі 65Г після відпуску
Характеристики циклічної
Твердість, тріщиностійкості
Термообробка
*
ΔK ΔK ΔK
th
fc
n
HRC МПа м
0
W = 2,5 С/с
6/5
0
відпуск 100 С після охол. до 35-37 12,3 32 54 5,2
кімнатної темп-ри
0
W = 5,0 С/с
6/5
0
відпуск 100 С після охол. до 33-34 8,5 27 60 4,1
кімнатної темп-ри
0
W = 5,0 С/с
6/5
0
відпуск 100 С 1 год. після 36-39 13,3 36,5 79 4,7
0
охол. до темп-ри 100 С
0
W = 5,0 С/с
6/5
0
відпуск 100 С 4 год. після 37-38 11,8 36 74 4,7
0
охол. до темп-ри 100 С
Показана недоцільність проведення довготривалого (4 год.) відпуску
0
0
при 100 С після охолодження до температури 100 С, так як вже годинна
витримка при цій температурі забезпечує підвищені характеристики порогу
