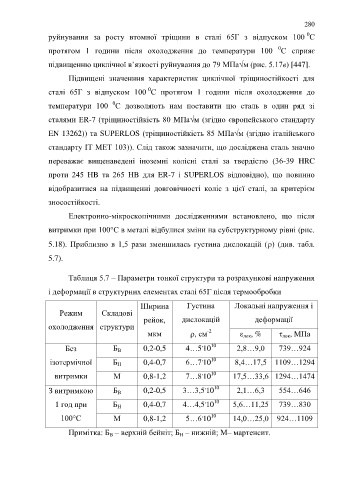

Page 280 - Кулик В.В.

280

0
руйнування за росту втомної тріщини в сталі 65Г з відпуском 100 С
0
протягом 1 години після охолодження до температури 100 С сприяє
підвищенню циклічної в’язкості руйнування до 79 МПа√м (рис. 5.17в) [447].

Підвищені значенння характеристик циклічної тріщиностійкості для

0
сталі 65Г з відпуском 100 С протягом 1 години після охолодження до
0
температури 100 С дозволяють нам поставити цю сталь в один ряд зі
сталями ЕR-7 (тріщиностійкість 80 МПа√м (згідно європейського стандарту

EN 13262)) та SUPERLOS (тріщиностійкість 85 МПа√м (згідно італійського

стандарту IT MET 103)). Слід також зазначити, що досліджена сталь значно

переважає вищенаведені іноземні колісні сталі за твердістю (36-39 HRC

проти 245 HB та 265 HB для ER-7 і SUPERLOS відповідно), що повинно

відобразитися на підвищенні довговічності коліс з цієї сталі, за критерієм

зносостійкості.

Електронно-мікроскопічними дослідженнями встановлено, що після

витримки при 100°С в металі відбулися зміни на субструктурному рівні (рис.

5.18). Приблизно в 1,5 рази зменшилась густина дислокацій () (див. табл.

5.7).

Таблиця 5.7 – Параметри тонкої структури та розрахункові напруження

і деформації в структурних елементах сталі 65Г після термообробки

Ширина Густина Локальні напруження і
Режим Складові
рейок, дислокацій деформації
охолодження структури
-2
мкм , см ε , % τ , МПа
лок
лок
.
10
Без Б 0,2-0,5 4…5 10 2,8…9,0 739…924
В
.
10
ізотермічної Б 0,4-0,7 6…7 10 8,4…17,5 1109…1294
Н
.
10
витримки М 0,8-1,2 7…8 10 17,5…33,6 1294…1474
.
10
З витримкою Б 0,2-0,5 3…3,5 10 2,1…6,3 554…646
В
10
.
1 год при Б 0,4-0,7 4…4,5 10 5,6…11,25 739…830
Н
.
10
100°С М 0,8-1,2 5…6 10 14,0…25,0 924…1109
Примітка: Б – верхній бейніт; Б – нижній; M– мартенсит.
В
Н
