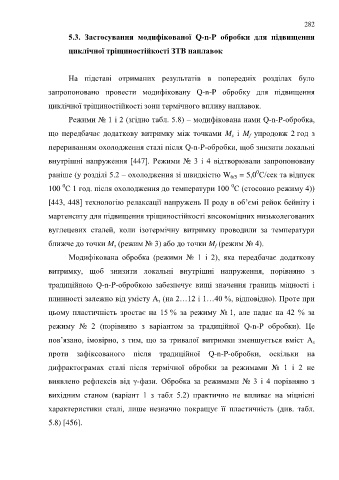

Page 282 - Кулик В.В.
P. 282

282

                         5.3.  Застосування  модифікованої  Q-n-P  обробки  для  підвищення

                         циклічної тріщиностійкості ЗТВ наплавок



                         На  підставі  отриманих  результатів  в  попередніх  розділах  було

                  запропоновано  провести  модифіковану  Q-n-P  обробку  для  підвищення

                  циклічної тріщиностійкості зони термічного впливу наплавок.

                         Режими № 1 і 2 (згідно табл. 5.8) – модифікована нами Q-n-P-обробка,

                  що  передбачає  додаткову  витримку  між  точками  M   і  M   упродовж  2 год  з
                                                                                  s
                                                                                         f
                  перериванням охолодження сталі після Q-n-P-обробки, щоб знизити локальні

                  внутрішні  напруження  [447]. Режими №  3 і 4  відтворювали  запропоновану

                                                                                           0
                  раніше (у розділі 5.2 – охолодження зі швидкістю W  = 5,0 С/сек та відпуск
                                                                                  6/5
                                                                                  0
                       0
                  100  С 1 год. після охолодження до температури 100  С (стосовно режиму 4))
                  [443, 448] технологію релаксації напружень ІІ роду в об’ємі рейок бейніту і

                  мартенситу для підвищення тріщиностійкості високоміцних низьколегованих

                  вуглецевих  сталей,  коли  ізотермічну  витримку  проводили  за  температури

                  ближче до точки M  (режим № 3) або до точки M  (режим № 4).
                                         s
                                                                             f
                         Модифікована  обробка  (режими  №  1  і  2),  яка  передбачає  додаткову

                  витримку,  щоб  знизити  локальні  внутрішні  напруження,  порівняно  з


                  традиційною  Q-n-P-обробкою  забезпечує  вищі  значення  границь  міцності  і
                  плинності залежно від умісту A  (на 2…12 і 1…40 %, відповідно). Проте при
                                                         з

                  цьому  пластичність  зростає  на  15 %  за  режиму  № 1,  але  падає  на  42  %  за
                  режиму  №  2  (порівняно  з  варіантом  за  традиційної  Q-n-P  обробки).  Це


                  пов’язано,  імовірно,  з  тим,  що  за  тривалої  витримки  зменшується  вміст  A
                                                                                                               з
                  проти  зафіксованого  після  традиційної  Q-n-P-обробки,  оскільки  на


                  дифрактограмах  сталі  після  термічної  обробки  за  режимами  №  1  і  2  не

                  виявлено  рефлексів  від  γ-фази.  Обробка  за  режимами  №  3  і  4  порівняно  з

                  вихідним  станом  (варіант  1  з  табл  5.2)  практично  не  впливає  на  міцнісні

                  характеристики  сталі,  лише  незначно  покращує  її  пластичність  (див.  табл.

                  5.8) [456].
   277   278   279   280   281   282   283   284   285   286   287
