Page 279 - Кулик В.В.

279

структурою, в якої ΔK = 12,3 МПа√м (табл. 5.6).
th

а б

в

-8

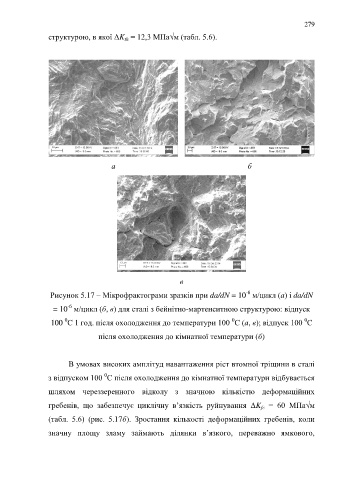

Рисунок 5.17 – Мікрофрактограми зразків при da/dN = 10 м/цикл (а) і da/dN
-6
= 10 м/цикл (б, в) для сталі з бейнітно-мартенситною структурою: відпуск

0
0
0
100 С 1 год. після охолодження до температури 100 С (а, в); відпуск 100 С
після охолодження до кімнатної температури (б)

В умовах високих амплітуд навантаження ріст втомної тріщини в сталі

0
з відпуском 100 С після охолодження до кімнатної температури відбувається
шляхом череззеренного відколу з значною кількістю деформаційних

гребенів, що забезпечує циклічну в’язкість руйнування ΔK = 60 МПа√м
fc
(табл. 5.6) (рис. 5.17б). Зростання кількості деформаційних гребенів, коли

значну площу зламу займають ділянки в’язкого, переважно ямкового,
