Page 278 - Кулик В.В.

278

втоми ΔK та циклічної в’язкості руйнування ΔK (рис. 5.16 крива 2 проти
th
fc
кривої 3, табл. 5.6) [442].

Мікрофрактографічні дослідження вказують на досить в’язкий

мікромеханізм руйнування (дрібні фасетки, розділені великою кількістю

деформаційних гребенів з дрібноямковою структурою) в припороговій

області росту втомної тріщини сталі 65Г з бейнітно-мартенситною

0
структурою після відпуску 100 С протягом 1 години після охолодження до
0
температури 100 С (рис. 5.17а), що забезпечує поріг втоми ΔK = 13,3
th
МПа√м.

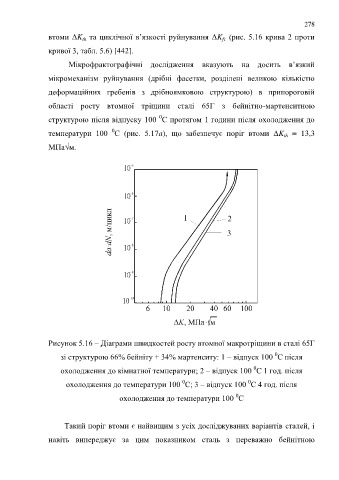

Рисунок 5.16 – Діаграми швидкостей росту втомної макротріщини в сталі 65Г
0
зі структурою 66% бейніту + 34% мартенситу: 1 – відпуск 100 С після
0
охолодження до кімнатної температури; 2 – відпуск 100 С 1 год. після
0
0
охолодження до температури 100 С; 3 – відпуск 100 С 4 год. після
0
охолодження до температури 100 С

Такий поріг втоми є найвищим з усіх досліджуваних варіантів сталей, і

навіть випереджує за цим показником сталь з переважно бейнітною
