Page 276 - Кулик В.В.
P. 276

276

                                          0
                  з  відпуском  100  С  (рис.  5.15)  слід  відзначити,  що  значні  зміни  в
                  характеристиках спостерігаються тільки для сталі з бейнітно-мартенситною

                  структурою  (рис.  5.15  крива  4  проти  кривої  3),  її  циклічна  в’язкість

                                                              0
                  руйнування ΔK   після відпуску 100  С зростає в 1,4 рази (табл. 5.6, рис. 5.15)
                                     fc
                  [447].

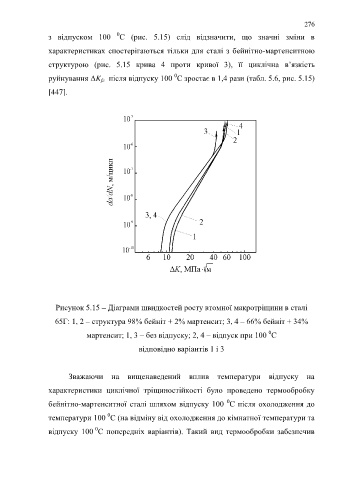

                     Рисунок 5.15 – Діаграми швидкостей росту втомної макротріщини в сталі


                    65Г: 1, 2 – структура 98% бейніт + 2% мартенсит; 3, 4 – 66% бейніт + 34%
                                                                                               0
                               мартенсит; 1, 3 – без відпуску; 2, 4 – відпуск при 100  С

                                                  відповідно варіантів 1 і 3



                         Зважаючи  на  вищенаведений  вплив  температури  відпуску  на

                  характеристики  циклічної  тріщиностійкості  було  проведено  термообробку
                                                                                 0
                  бейнітно-мартенситної сталі шляхом відпуску 100  С після охолодження до
                                       0
                  температури 100  С (на відміну від охолодження до кімнатної температури та
                                   0
                  відпуску  100  С попередніх  варіантів).  Такий  вид  термообробки  забезпечив
   271   272   273   274   275   276   277   278   279   280   281
